07 Corso ePLAN Education – ESE1 Progettazione struttura funzione alimentazione trifase, monofase e DC 24V

📐 Bentrovati a questo nuovo appuntamento del percorso EPLAN Education, dedicato alla progettazione elettrica in modalità strutturata.

📘 Progettazione strutturata e normativa con EPLAN

🇬🇧✅ Audio available in both Italian and English – enable it in the video settings. You can wait for the English audio to be processed and enable automatic translation.
📺 Open it on YouTube to change the language.

In questo episodio entriamo nel vivo del progetto iniziato nei video precedenti: dopo aver definito la struttura funzionale del sistema – un trasportatore azionato da motore trifase, controllato da PLC Siemens serie S7-1200 con HMI KTP 700 Basic – iniziamo la progettazione del quadro di alimentazione.

Obiettivi dell’esercizio

L’obiettivo principale di questo esercizio è progettare correttamente:

• una linea di alimentazione trifase a 400 V per il motore del trasportatore

• una linea monofase derivata

• una distribuzione a 24 V DC per PLC, HMI e componenti di comando

Il tutto seguendo una logica strutturata, sfruttando appieno gli strumenti di EPLAN: morsettiere, punti di interruzione, SEF, navigatore delle interruzioni e Data Portal.

Alimentazione 400 V – Struttura trifase e monofase

Nella pagina 1 del progetto viene realizzata la linea di alimentazione a 400 V – 50 Hz – 25 A.

I passaggi affrontati nel video includono:

• inserimento della morsettiera trifase (L1, L2, L3), neutro e PE

• corretta designazione degli attacchi e gestione delle SEF visibili

• inserimento di:

  • interruttore generale a 4 poli

  • dispositivo di protezione tripolare per la derivazione trifase

  • dispositivo di protezione monofase

• collegamento delle linee tramite raccordi angolari e a T

• creazione delle uscite trifase e monofase

Viene inoltre realizzata la barra collettrice di terra (PE), con morsetti dedicati e punti di interruzione correttamente numerati, elemento fondamentale per una progettazione ordinata e professionale.

Testi funzionali e chiarezza dello schema

Per migliorare la leggibilità dello schema vengono inseriti:

• testi descrittivi dell’alimentazione 400 V

• indicazioni di distribuzione trifase e monofase

• etichette della barra collettrice PE

Un passaggio spesso sottovalutato, ma essenziale nella documentazione tecnica industriale.

Distribuzione 24 V DC e uso del Data Portal

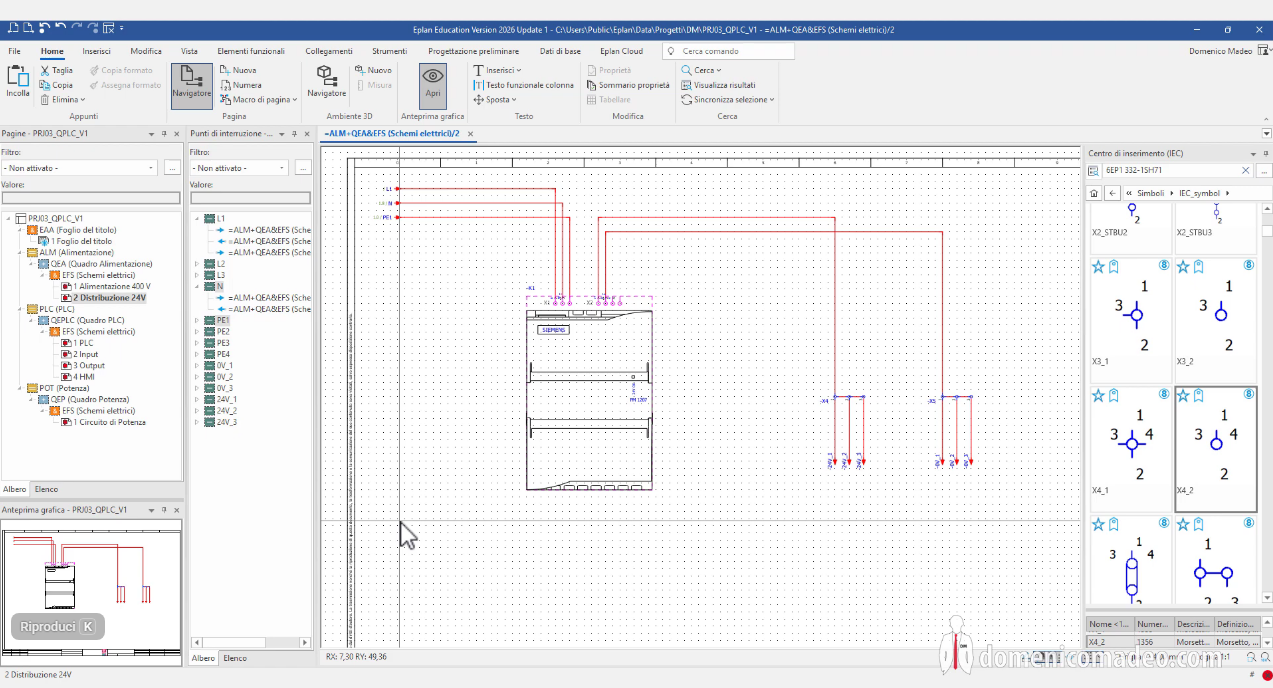

Nella pagina 2 si passa alla distribuzione a 24 V DC, partendo dalla monofase generata nella pagina precedente.

In questa fase viene mostrato come:

• utilizzare il Navigatore delle interruzioni per richiamare L1, N e PE

• inserire un alimentatore Siemens PM 1207 tramite Data Portal

• scaricare articoli e macro quando non presenti localmente

• collegare correttamente L+, M e creare più linee di distribuzione +24 V / 0 V

• predisporre più rami di alimentazione per future espansioni

Questa parte introduce concretamente l’uso del Data Portal EPLAN, anticipando concetti che verranno approfonditi in un video dedicato.

Correzione finale e controllo delle interruzioni

Nella parte conclusiva del video viene evidenziato un errore volutamente corretto:

• la L1 monofase deve avere una SEF distinta dalla L1 trifase

• in caso contrario, EPLAN segnala collegamenti errati tramite pagina e colonna

• la rinomina in L1M risolve l’ambiguità e ristabilisce la coerenza dei collegamenti

Un passaggio didatticamente molto importante, perché mostra come interpretare gli errori di collegamento e come risolverli in modo corretto e strutturato.

Conclusione

Con questo esercizio abbiamo completato:

• la progettazione dell’alimentazione a 400 V

• la derivazione trifase e monofase

• la distribuzione a 24 V DC

• l’inserimento di un alimentatore reale da Data Portal

• il controllo e la correzione delle interruzioni di potenziale

Nel prossimo episodio il progetto continuerà, aggiungendo nuovi dispositivi e funzionalità, sempre seguendo una metodologia professionale e industriale.

👉 Buona visione del video e al prossimo step del corso ePLAN Education.
