ESE2 Mod4 – Mappatura segnali mod dinamico Siemens NX-MCD TiaPortal e gestione modello con PLCSIMAdv

Partendo da un modello 3D dinamico già fisicamente configurato in NX – Mechatronics Concept Designer (che trovi qui 👉🏻 https://www.domenicomadeo.com/?p=8894) , vediamo come rendere il gemello digitale realmente controllabile e osservabile tramite un PLC virtuale Siemens.

🔗 Capitolo 1 – Mappatura segnali e gestione del modello dinamico

🔹 1.1 Creazione dei segnali per il modello dinamico
Definizione dei segnali in MCD per attuatori, sensori e superfici di trasporto, distinguendo correttamente input/output, tipo di dato e proprietà fisiche associate.

🔹 1.2 Assegnazione della tabella dei simboli per l’adattatore di segnale
Creazione dell’adattatore di segnali (Signal Adapter) e della Symbol Table, garantendo una nomenclatura coerente e standardizzata tra NX-MCD e TIA Portal.

🔹 1.3 Collegamento tra PLC e Digital Twin

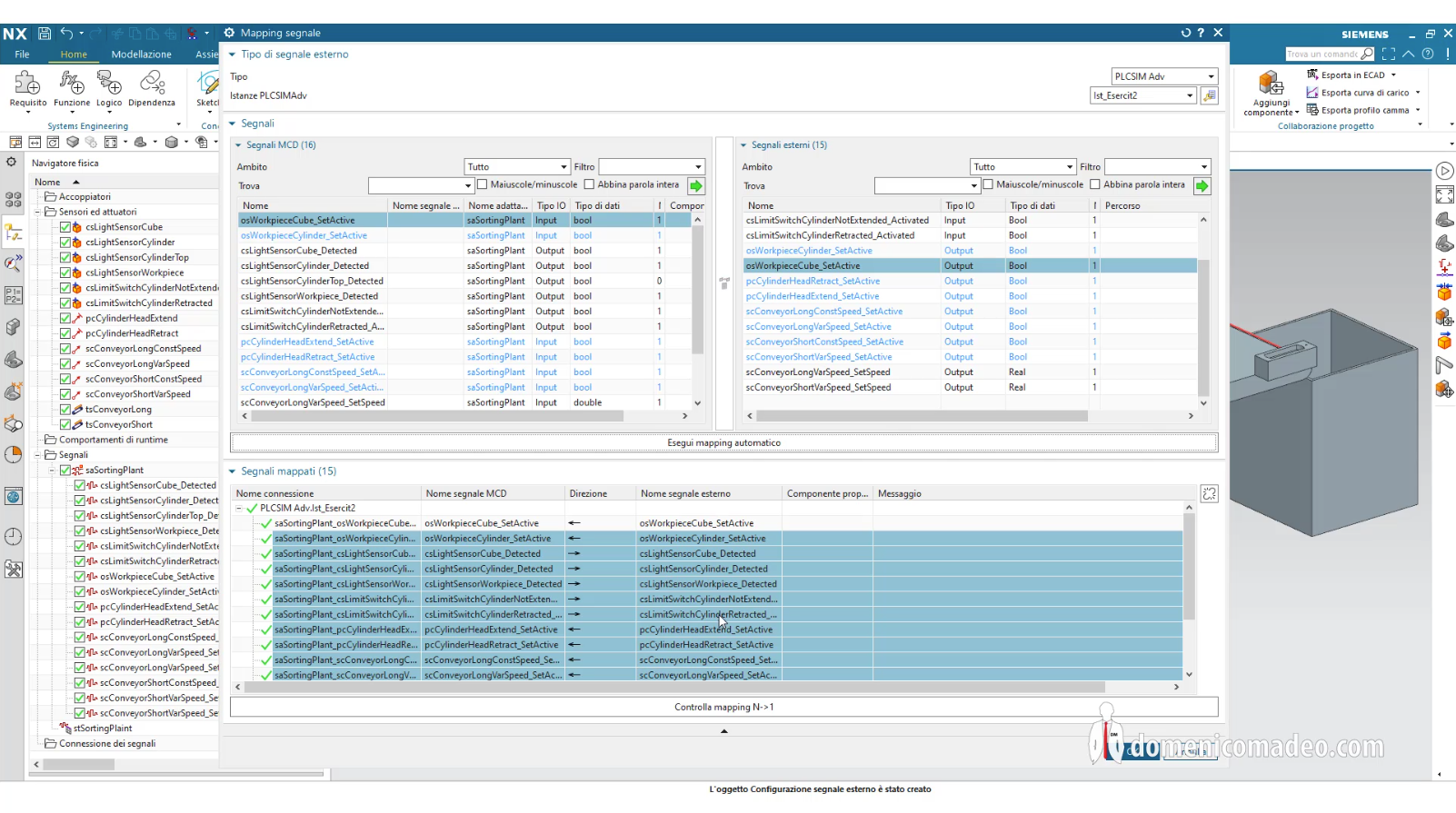

Configurazione della Signal Mapping tra MCD e PLCSIM Advanced, selezione dell’istanza PLC virtuale e associazione diretta dei segnali del modello con le variabili del programma PLC.

🔹 1.4 Test delle connessioni di segnale

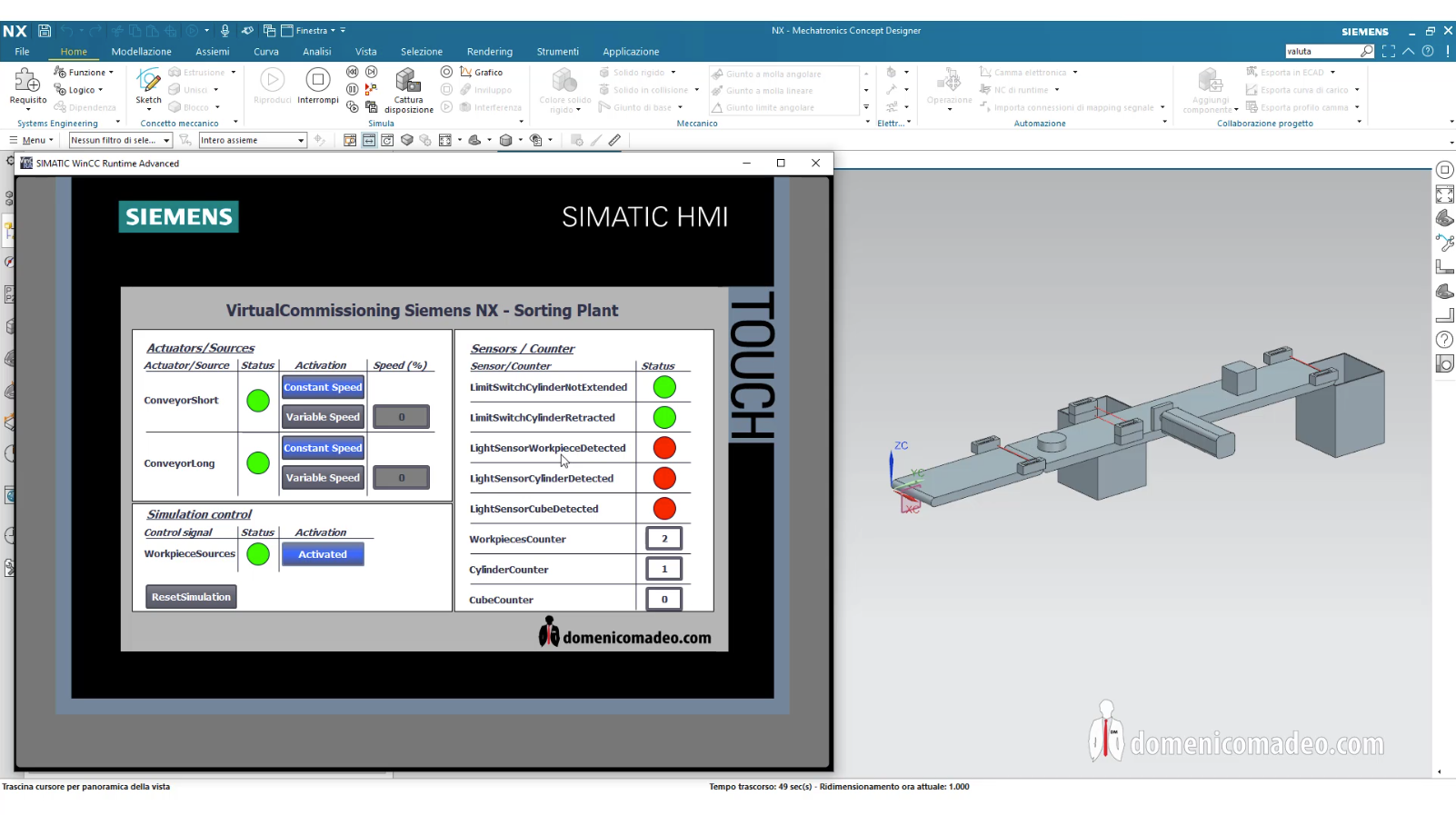

Verifica del corretto scambio dati tra PLC virtuale e modello 3D dinamico, validando il comportamento del gemello digitale prima del commissioning reale.

🎯 Questo modulo mostra come meccanica, simulazione e automazione convergano in un unico flusso di lavoro, riducendo errori, tempi di avviamento e rischi in campo.

📌 Contenuto ideale per studenti, docenti e tecnici dell’automazione che vogliono comprendere il Virtual Commissioning secondo metodologia Siemens.

👉 Guarda il video e continua il percorso completo sul Digital Twin con Siemens NX-MCD e PLC Siemens
