📐 Bentrovati a questo nuovo appuntamento del percorso EPLAN Education, dedicato alla progettazione elettrica in modalità strutturata. Con il nono episodio del corso prosegue l’Esercizio 1 dedicato alla progettazione del nostro sistema di automazione con PLC Siemens S7-1200.

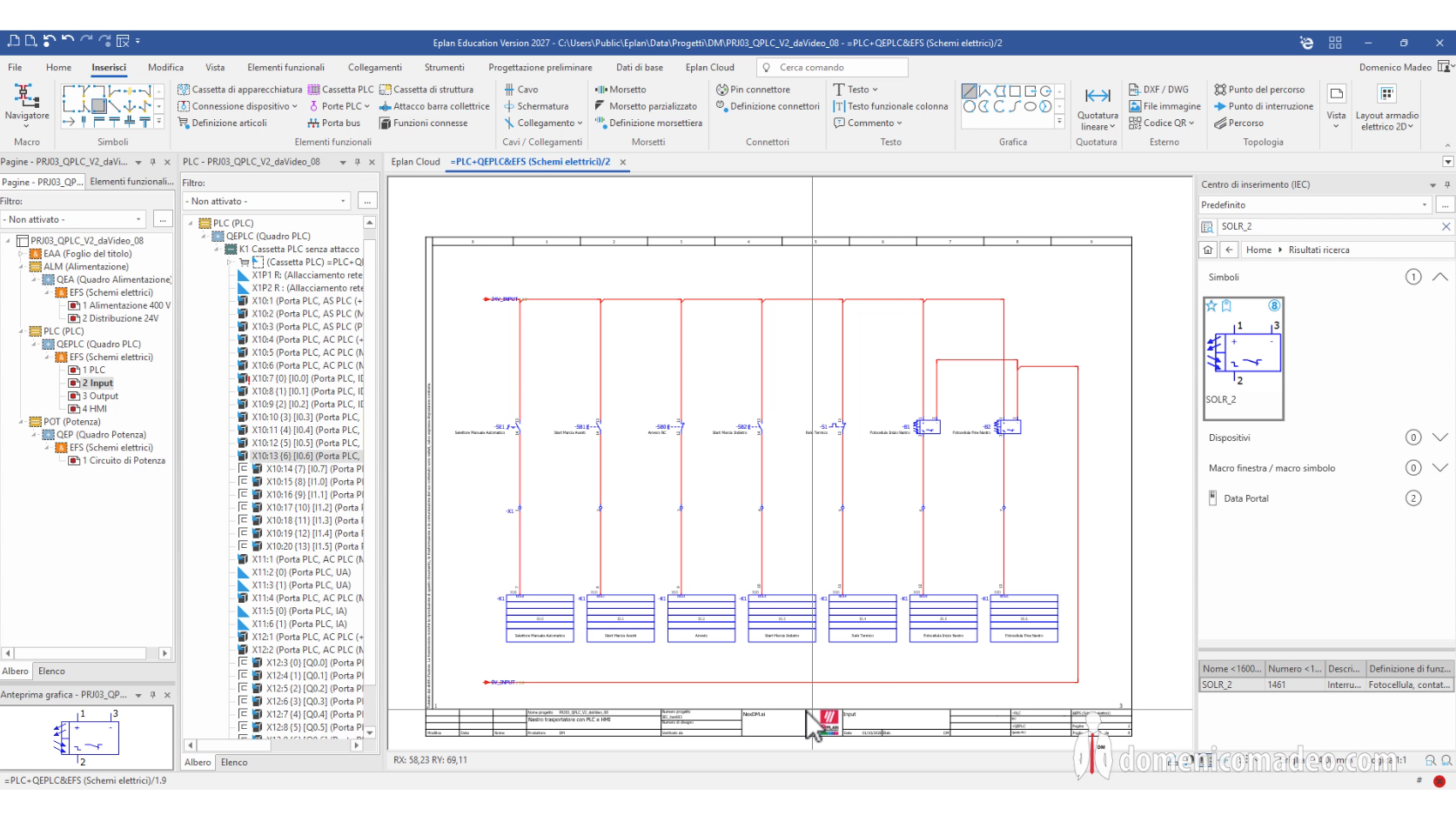

📘 ESE1 – Progettazione struttura Quadro PLC: schema moduli INPUT del nastro trasportatore
🇬🇧✅ Audio available in both Italian and English – enable it in the video settings. You can wait for the English audio to be processed and enable automatic translation.
📺 Open it on YouTube to change the language.
Con il nono episodio del corso prosegue l’Esercizio 1 dedicato alla progettazione del nostro sistema di automazione con PLC Siemens S7-1200.
Dopo aver realizzato nel video precedente la pagina dedicata all’alimentazione del PLC e predisposto le linee necessarie ai moduli di ingresso e di uscita, iniziamo ora a costruire lo schema degli ingressi digitali del nastro trasportatore.
Entriamo quindi sempre più nel cuore della progettazione PLC, collegando la struttura elettrica del progetto alla gestione degli I/O del controllore.
Dall’alimentazione PLC alla progettazione degli ingressi
La nuova pagina del progetto è dedicata alla rappresentazione degli INPUT del sistema.
L’obiettivo è organizzare in maniera ordinata tutti i segnali provenienti dal campo e associarli agli ingressi del PLC, mantenendo la stessa logica strutturata utilizzata nelle precedenti fasi del progetto.
Tra i segnali previsti troviamo i principali dispositivi di comando e controllo del nastro trasportatore, come selettori, pulsanti, dispositivi di protezione e sensori.
Gestione degli I/O con il Navigatore PLC
Uno degli aspetti più interessanti di questo episodio è l’utilizzo del Navigatore PLC di EPLAN.
Attraverso questo strumento è possibile visualizzare la struttura degli ingressi e delle uscite associati al controllore e procedere alla loro configurazione e indirizzamento.
Questo approccio permette di mantenere una corrispondenza precisa tra:
- indirizzo PLC
- morsetto del controllore
- funzione del segnale
- rappresentazione nello schema elettrico
Un metodo particolarmente utile quando il progetto cresce e aumenta il numero di segnali gestiti dal PLC.
Drag & Drop direttamente dal Navigatore PLC
Nel corso dell’esercitazione viene inoltre utilizzato un metodo particolarmente rapido per costruire lo schema.
Gli ingressi configurati possono essere trascinati direttamente dal Navigatore PLC all’interno della pagina elettrica.
In questo modo EPLAN riporta automaticamente nello schema le principali informazioni associate al punto di I/O, riducendo le operazioni manuali e soprattutto il rischio di errori nella corrispondenza tra indirizzi, morsetti e collegamenti.
Rimane quindi da completare principalmente la parte relativa alla descrizione funzionale del segnale e alla successiva rappresentazione del dispositivo collegato.
Dal PLC ai dispositivi di campo
Una volta predisposti i punti di ingresso, lo schema viene completato introducendo gli elementi presenti sul campo.
La progettazione mette quindi in relazione il PLC con:
- selettori di comando
- pulsanti di marcia e arresto
- dispositivi di protezione
- fotocellule del nastro trasportatore
- morsettiere di collegamento
In questo modo la pagina non rappresenta soltanto gli ingressi del PLC, ma inizia a descrivere il collegamento reale tra controllore e dispositivi installati sull’impianto.
Alimentazione degli ingressi e organizzazione dello schema
La parte conclusiva della lezione completa la struttura elettrica della pagina collegando gli elementi alla distribuzione 24 V DC predisposta nel video precedente.
Il risultato è una pagina INPUT organizzata e pronta per essere integrata con le altre sezioni del progetto.
Come accade spesso durante una progettazione reale, lo sviluppo dello schema evidenzia anche la necessità di completare alcune parti correlate del progetto prima di poter chiudere definitivamente tutti i collegamenti.
È proprio questo uno degli aspetti più interessanti dell’approccio utilizzato nel corso: il progetto cresce in maniera progressiva e mette in evidenza le relazioni tra schema di comando, PLC e circuito di potenza.
Il prossimo step: circuito di potenza
La pagina dedicata agli ingressi è ormai completata nella sua struttura principale.
Prima di procedere definitivamente con gli OUTPUT sarà però necessario realizzare il circuito di potenza del nastro trasportatore, indispensabile per completare alcuni collegamenti tra protezioni, comando e PLC.
Questo sarà quindi il tema del video 10 del Corso EPLAN Education.
Video riservato agli abbonati
🔒 Questo episodio fa parte dei contenuti riservati agli abbonati del canale YouTube.
Nel video completo seguiamo direttamente all’interno di EPLAN Education la progettazione e l’organizzazione della pagina dedicata agli ingressi PLC.
👉 Abbonati al canale per accedere al video completo e agli altri contenuti esclusivi del percorso.
📺 Abbonati al canale per i video in esclusiva
👉 https://bit.ly/joinDMchannel
Il percorso EPLAN Education continua
Con questo nono appuntamento continuiamo a costruire passo dopo passo un progetto elettrico di automazione completo, partendo dalla struttura generale fino ad arrivare alla rappresentazione dettagliata dei singoli segnali del PLC.
Nel prossimo episodio affronteremo il circuito di potenza del nastro trasportatore, necessario per proseguire poi con la progettazione degli OUTPUT e delle successive sezioni dell’impianto.
👉 Buona visione e al prossimo appuntamento del corso EPLAN Education.
Il percorso è sviluppato in versione Education ed è rivolto in particolare a:
👨🎓 Studenti di Istituti Tecnici e ITS
👨🏫 Docenti dell’area elettrica e automazione
Un approccio didattico progressivo, pensato per l’uso in aula e nei laboratori, che unisce metodo progettuale, standard di documentazione e strumenti professionali utilizzati nel mondo industriale.
👉 Iscriviti al canale per seguire tutta la playlist passo dopo passo e costruire un progetto di automazione completo con EPLAN.
