CORSO SCL12 Avviamento stella triangolo in programmazione lineare PLC Siemens in Tia Portal V21 con HMI p1

Nel nuovo video del Corso SCL affrontiamo una delle sequenze più classiche e diffuse in ambito industriale: l’avviamento Stella-Triangolo di un motore trifase, sviluppato in programmazione lineare su PLC Siemens con TIA Portal V21, simulazione con PLCSIM e interfaccia HMI TP700 Comfort.

Cosa realizziamo in questo episodio

In questo esercizio partiamo da un progetto completamente da zero e costruiamo un FB in SCL che gestisce la sequenza di avviamento:

• comando Start/Stop

• attivazione del contattore di linea (K1)

• avviamento in stella (K2)

• dopo un tempo di transizione gestito da un TON, passaggio a triangolo (K3)

• Stop dominante: se premuto in qualsiasi istante, la macchina si arresta immediatamente e tutte le uscite vengono resettate

🇬🇧✅ Audio available in both Italian and English – enable it in the video settings. You can wait for the English audio to be processed and enable automatic translation.
📺 Open it on YouTube to change the language.

Parte HMI: comandi e animazioni

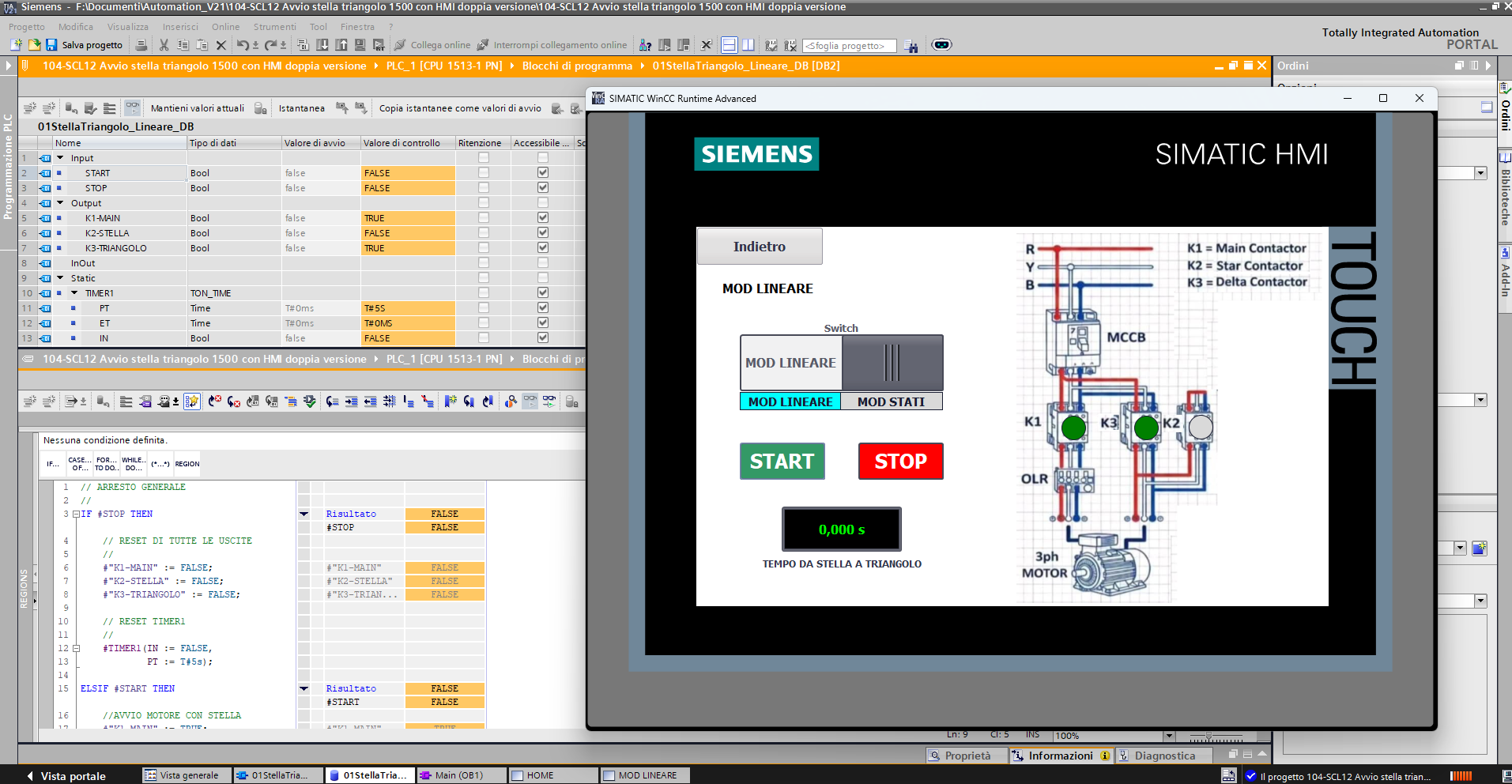

Dopo la logica PLC, passiamo alla parte grafica: creiamo una schermata HMI dedicata con:

• pulsanti Start e Stop con eventi “premi/imposta bit” e “rilascia/reset bit”

• LED/indicatori per visualizzare lo stato dei contattori K1, K2, K3

• visualizzazione del tempo di transizione (timer) in secondi

• un selettore per scegliere la modalità di lavoro, preparandoci già al prossimo episodio

Perché questo video è importante

Oltre a vedere una sequenza reale e concreta, il valore di questo episodio è nel metodo: progetto, blocco SCL, debug, simulazione e HMI, tutto nello stesso flusso di lavoro. È il tipo di esercizio che ti avvicina davvero a come si lavora in automazione industriale.

Nel prossimo video completeremo l’argomento con un secondo FB più robusto, realizzato in modalità macchina a stati, per confrontare i due approcci e capire perché la soluzione a stati è spesso la più consigliata in impianti reali.

Buona visione e… si programma! 🚀

Questo episodio fa parte della collana completa del corso SCL disponibile sul mio sito, dove potete seguire l’intero percorso in sequenza.

Il video sarà disponibile pubblicamente, mentre per contenuti più avanzati e approfonditi sono disponibili anche i video riservati agli abbonati.

👉 Se lavori nell’automazione industriale o vuoi padroneggiare la programmazione PLC in modalità strutturata, questa esercitazione è un passaggio fondamentale

Alla prossima esercitazione 🚀

Software necessari:
