Nel nuovo episodio del Corso SCL in TIA Portal entriamo nel vivo delle esercitazioni pratiche applicando i concetti fondamentali della programmazione in SCL per PLC.
Corso SCL in TIA Portal – Video 11
Controllo di tre motori in sequenza temporizzata
Dopo aver introdotto la sintassi e la logica del linguaggio SCL (Structured Control Language) nei video precedenti, in questo undicesimo appuntamento realizziamo un progetto completo: l’attivazione di tre motori in sequenza temporale, gestiti tramite temporizzatori TON e con stop dominante in qualsiasi fase del ciclo.
🇬🇧✅ Audio available in both Italian and English – enable it in the video settings. You can wait for the English audio to be processed and enable automatic translation.
📺 Open it on YouTube to change the language.
Cosa vedremo nel video
-
Creazione del progetto in TIA Portal
-
Configurazione di una CPU simulata (S7-1500)
-
Realizzazione di un FB in SCL
-
Gestione delle variabili di input, output e statiche
-
Utilizzo di timer TON con DB di istanza
-
Implementazione del latch di marcia con priorità allo STOP
-
Simulazione con PLCSIM
-

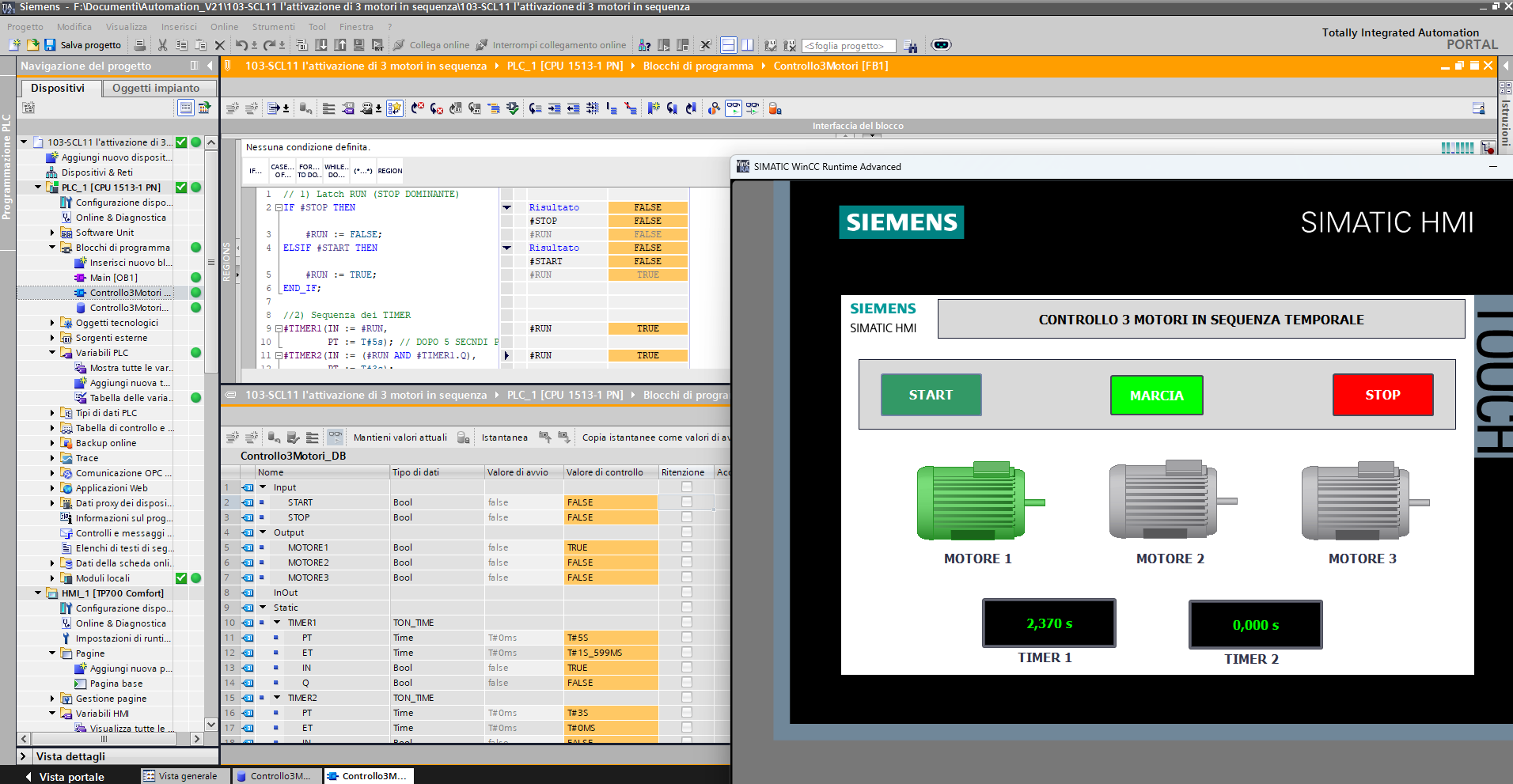

Creazione e animazione di una schermata HMI (WinCC)
La sequenza funziona così:
-
Motore 1 attivo all’avvio
-
Dopo 5 secondi → Motore 2
-
Dopo ulteriori 3 secondi → Motore 3
-
Premendo STOP → arresto immediato di tutto il sistema
Oltre alla logica PLC, il video mostra anche la parte HMI con animazioni grafiche dei motori, visualizzazione dei timer e test completo in simulazione.
Questo episodio fa parte della collana completa del corso SCL disponibile sul mio sito, dove potete seguire l’intero percorso in sequenza.
Il video sarà disponibile pubblicamente, mentre per contenuti più avanzati e approfonditi sono disponibili anche i video riservati agli abbonati.
👉 Se lavori nell’automazione industriale o vuoi padroneggiare la programmazione PLC in modalità strutturata, questa esercitazione è un passaggio fondamentale
Alla prossima esercitazione 🚀
Software necessari:
Download Tia Portal dalla V15 alla V21 tutti i link qui:
👉🏻👉🏻👉🏻 https://www.domenicomadeo.com/?p=7105
trial operativa 21 giorni.
Ricordo che per essere abilitati al download del software è necessaria una registrazione al sito di supporto Siemens (qui) ed una successiva autorizzazione da parte di Siemens, che può richiedere anche diversi giorni.
