📐 In questo sesto episodio del corso ePLAN Education entriamo nel cuore della progettazione strutturata, affrontando un passaggio fondamentale: la corretta impostazione della struttura di progetto per un impianto reale, in questo caso un nastro trasportatore comandato da PLC e HMI, con doppia alimentazione a 400 V e 24 V.
📘 Progettazione strutturata e normativa con EPLAN
🇬🇧✅ Audio available in both Italian and English – enable it in the video settings. You can wait for the English audio to be processed and enable automatic translation.
📺 Open it on YouTube to change the language.

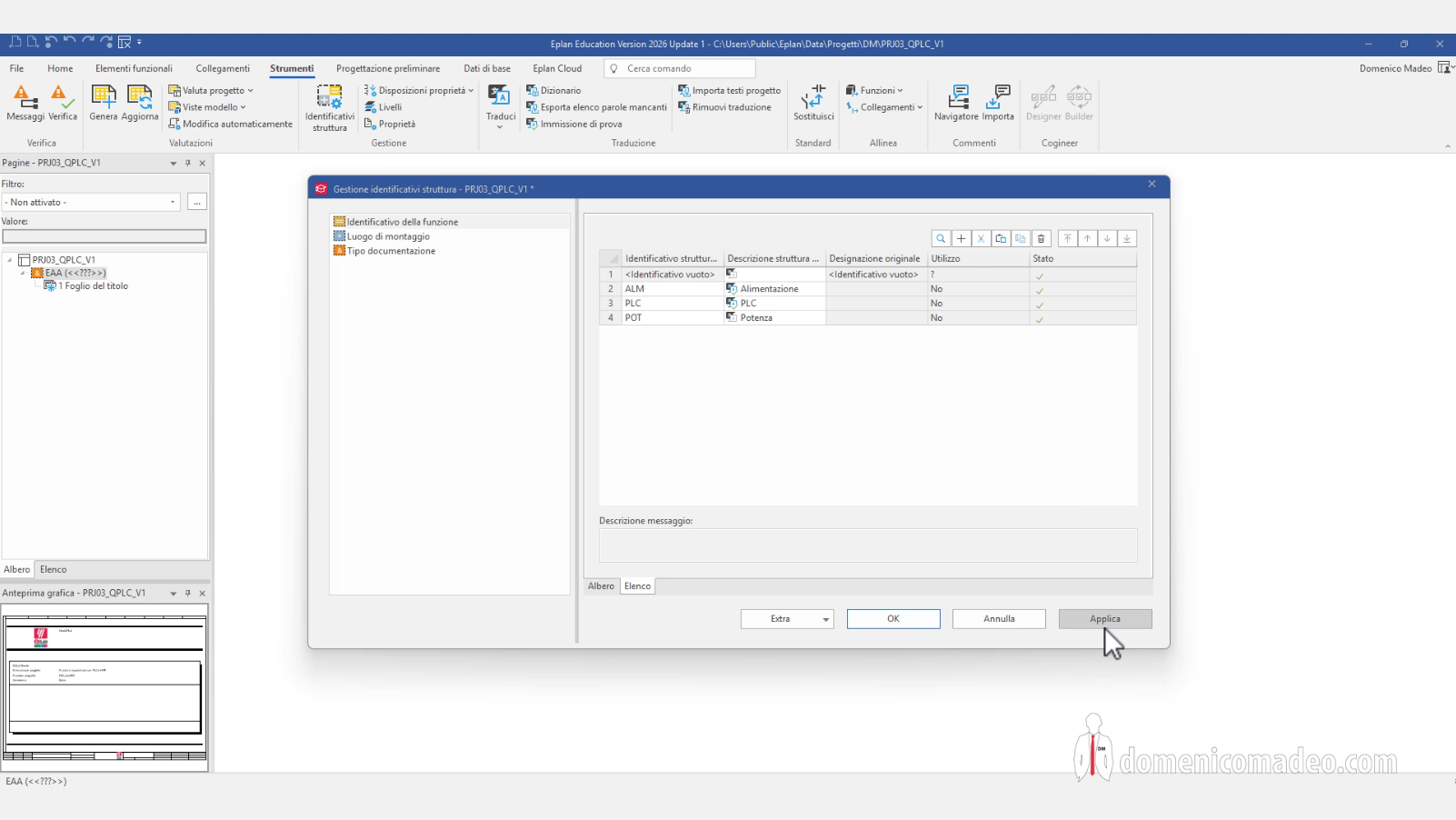

Partendo da un progetto base IEC, viene mostrato come creare un nuovo progetto e come personalizzarne i metadati (descrizione, autore, azienda, indirizzi), per poi concentrarsi sull’aspetto più importante: la definizione degli identificativi strutturali secondo norma.
Struttura funzionale e luoghi di montaggio
Il video guida passo-passo nella creazione di:
-
Identificativi di funzione
-
ALM – Quadro di alimentazione
-
PLC – Quadro di controllo
-
POT – Quadro di potenza
-
-
Luoghi di montaggio
-
QA – Quadro elettrico di alimentazione
-
QC – Quadro elettrico PLC
-
QP – Quadro di potenza
-
Questa organizzazione consente di applicare correttamente la filosofia della progettazione strutturata IEC, separando in modo chiaro funzioni, quadri e tipologie di documentazione.
Gestione delle pagine secondo struttura IEC
Viene poi affrontata la creazione delle pagine di schema utilizzando:
-
Identificativo di funzione (=)
-
Luogo di montaggio (+)
-
Tipo di documento (EFS – Schema elettrico)
Tra le pagine create:
-
Alimentazione 400 V
-
Distribuzione 24 V
-
PLC – Schema generale
-
PLC – Ingressi
-
PLC – Uscite
-
PLC – HMI
-
Circuito di potenza motore
Ogni pagina viene numerata in modo coerente all’interno della propria funzione, mostrando una delle potenzialità chiave di EPLAN: la numerazione indipendente per funzione e quadro.
Collegamenti e punti di interruzione
Un passaggio importante è dedicato alla gestione dei punti di interruzione e alla scelta della numerazione complessiva, soluzione consigliata per garantire collegamenti automatici corretti tra pagine e quadri diversi, evitando errori tipici nei progetti complessi.
Obiettivo dell’esercizio
L’obiettivo di questo esercizio non è ancora il disegno dei circuiti, ma la costruzione di una base strutturale solida, indispensabile per:
-
Coerenza normativa
-
Scalabilità del progetto
-
Integrazione PLC, HMI e potenza
-
Preparazione alla documentazione di produzione e manutenzione
📌 Nel prossimo episodio si passerà dalla struttura alla realizzazione concreta degli schemi elettrici, sfruttando l’organizzazione appena costruita per sviluppare in modo ordinato e professionale l’impianto del nastro trasportatore.
Il percorso è sviluppato in versione Education ed è rivolto in particolare a:
👨🎓 Studenti di Istituti Tecnici e ITS
👨🏫 Docenti dell’area elettrica e automazione
Un approccio didattico progressivo, pensato per l’uso in aula e nei laboratori, che unisce metodo progettuale, standard di documentazione e strumenti professionali utilizzati nel mondo industriale.
👉 Iscriviti al canale per seguire tutta la playlist passo dopo passo e costruire un progetto di automazione completo con EPLAN.
👉 Iscriviti al canale per non perdere i prossimi contenuti e seguire il percorso completo.
