OPTA02 – Installazione e configurazione ArduinoPRO PLC IDE primo programma in LADDER Led e Pulsante a bordo con auto ritenuta
In questo secondo video, della nuova serie di video sulla serie OPTA di ArduinoPRO, vediamo come installare il Software di programmazione di #OPTA per programmarlo con i linguaggi dei programmatori industriali, nel caso specifico il LADDER ed in seguito inizieremo la collana di esercizi partendo dal primo e base segmento in autoritenuta, usando il pulsante e i led a bordo del nostro ArduinoPRO OPTA.
Finder e Arduino: due eccellenze Italiane dell’Elettronica e dell’IoT, presentano OPTA, un nuovo concetto di device che ha tutti i numeri per rivoluzionare il settore dell’automazione.
COS’È FINDER OPTA?
OPTA è il nome evocativo di una nuova gamma completa di SMART RELÈ INDUSTRIALI o PROGRAMMABLE LOGIC RELAYS, perfetti per creare, facilmente, molteplici applicazioni nell’automazione industriale, OEM e building automation.
Questi dispositivi sono programmabili gratuitamente sia con linguaggi tradizionali IEC61131-3 (Ladder, FBD, ecc.) che con il linguaggio open source IDE di Arduino.
Costruiti in ITALIA da Finder, uniscono l’esperienza industriale del brand all’innovazione tecnologica di Arduino, per un prodotto veramente unico sul mercato.
Punti di forza di Finder OPTA
- POTENTE
Il potente chip dual-core Cortex® M7+M4 consente un gran numero di operazioni di calcolo in tempo reale. Ideale per applicazioni di manutenzione predittiva. - SICURO
Grazie a un chip integrato di alto livello per gestire la crittografia e le chiavi in tutti i tipi di applicazioni. - OPEN SOURCE
Programmabile con software OPEN SOURCE, senza licenza (IDE ARDUINO) e linguaggi tradizionali, licenziati (LADDER, FBD, SFC, ecc.). - FACILE
Progettato per semplificare l’interazione tra dispositivi elettronici e il mondo fisico, moltiplicando le possibilità per tutti i tuoi progetti.
La gamma di Finder OPTA ArduinoPRO:
Caratteristiche di Finder OPTA ArduinoPRO:
OPTA LITE:
- Alimentazione 12…24 V DC
- 8 INPUT Digitali/Analogici (0-10V)
- 4 contatti NO di uscita a relè 10 A
- Porta USB (di tipo C) ad alta velocità per:
• Programmazione
• Salvataggio dati (tramite memory stick) - RJ45 per connessioni Ethernet o MODBUS TCP/IP
OPTA PLUS in più alla LITE:
- Porta RS485 per connessione seriali e MODUS RTU
OPTA ADVANCED in più alla PLUS:
- Modulo WIFI/BLE integrato
LINK UTILI e per il download dell’IDE PLC di ArduinoPRO:
DOWNLOAD Arduino PLC IDE
https://www.arduino.cc/pro/software-plc-ide
DOC Arduino PLC IDE
https://docs.arduino.cc/software/plc-ide
Programming Introduction With Arduino PLC IDE
https://docs.arduino.cc/software/plc-ide/tutorials/plc-programming-introduction
Altre risorse utili:
https://opta.findernet.com/it/
https://www.arduino.cc/pro/hardware-arduino-opta/
https://cdn.findernet.com/app/uploads/IB8A04IT.pdf
Ciao Domenico. Grazie per l’esempio che hai pubblicato.
Sto cercando di utilizzare Opta Finder con Ladder per far lampeggiare un led ma non sono ancora riuscito a trovare una documentazione che spieghi come utilizzare/creare un contatto con “clock un secondo”.
In altre parole: come si fa a far lampeggiare un led con frequenza un secondo utilizzando il ladder di PLC PRO IDE?
Grazie
Ciao Michele, con i Temporizzatori!
guarda qui

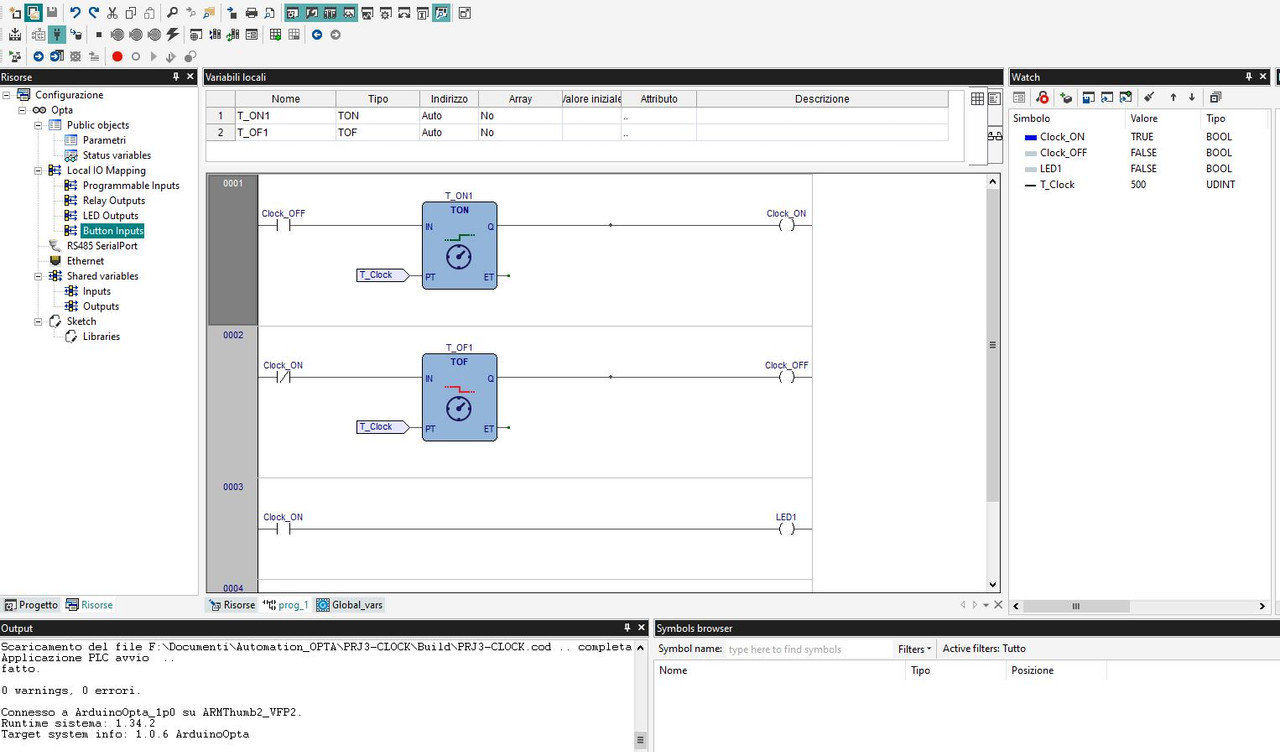

https://i.postimg.cc/1RnMgssp/Cattura.jpg
https://streamable.com/yccxcb
